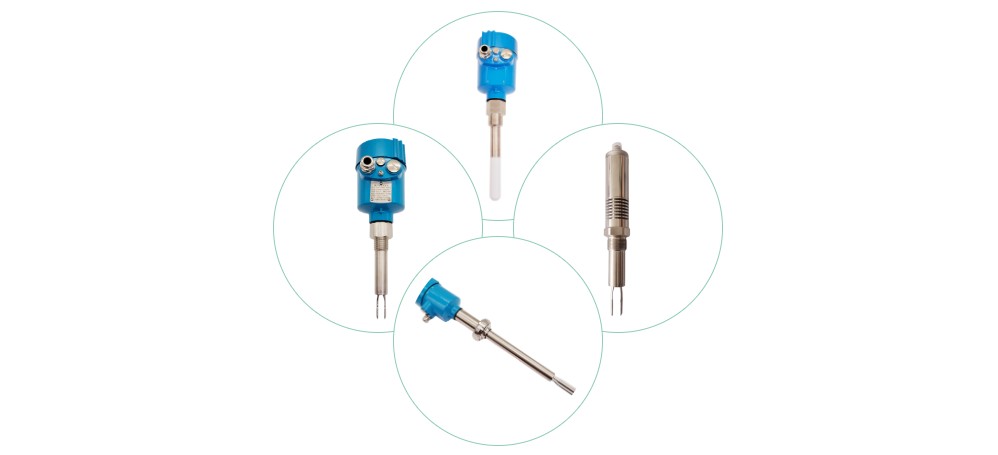

料位开关，主要用于容器、储罐的高、低料位、或者中间料位测量，通过螺纹或法兰，定点安装于料仓的顶部、侧面、底部，包括阻旋料位开关、音叉料位开关、电容式料位开关、射频导纳料位开关等。

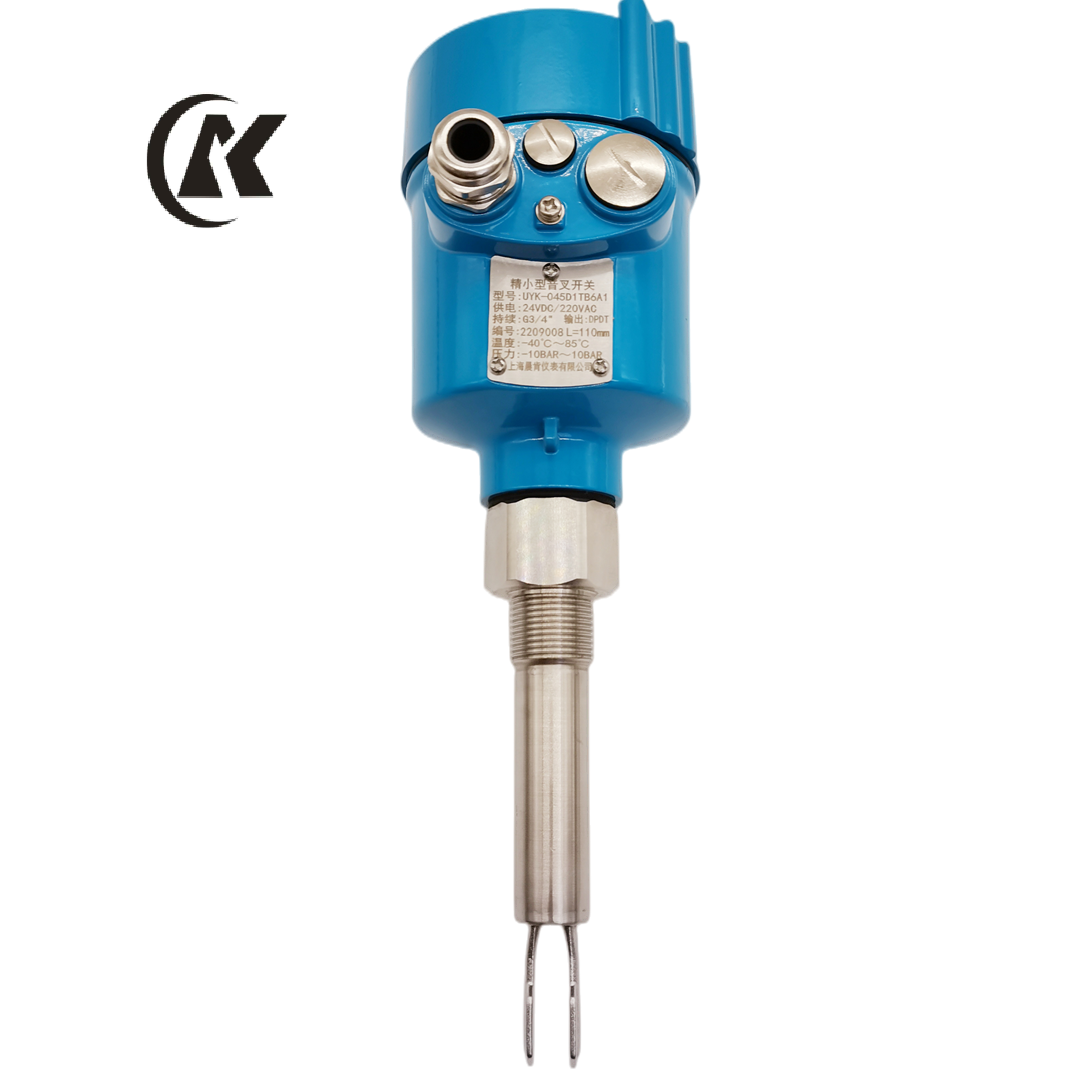

智能音叉物位开关是一种新型的物位开关。叉体由晶体激励产生振动，当叉体末端被液体浸没时，振动频率发生变化，这一变化通过电子线路检测出来并输出一个开关量，从而实现液位的上、下限报警和控制。

音叉式物位开关被称为“电气浮子” ，凡使用浮球液位开关和由于结垢、湍流、搅动、气泡等原因不能使用浮球液位开关的场合均使用“电气浮子” 。由于音叉式物位开关无活动部件，因此无需维护和调整，是浮球液位开关的升级换代产品。

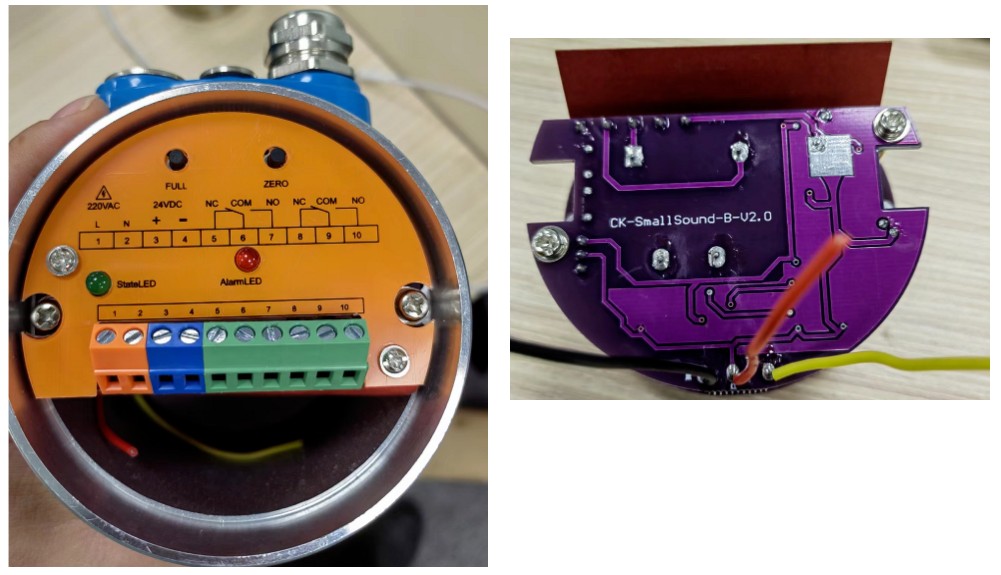

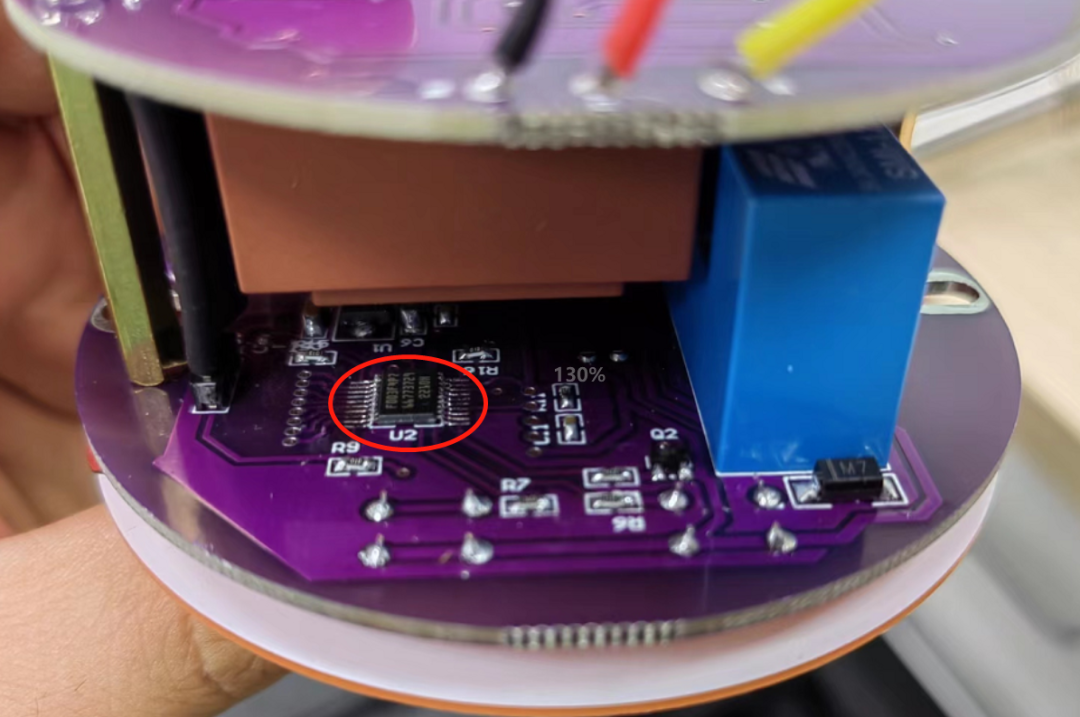

这款智能音叉料位开关使用的是武汉芯源半导体的CW32F003F4P7作为主控芯片。CW32F003F4P7作为料位开关的主控单元，通过驱动震动部件，产生一定的震荡频率，当有液位变化从而引发震荡频率发生变化，CW32F003F4P7检测该变化，输出开关信号给设备主控单元，进而感知液位情况。CW32F003F4P7也会控制外部信号的输入、输出，提示操作人员及时了解液位情况，做出准确判断。

其方案特色：

▼晶体激励产生振动，叉体末端被液体浸没时，振动频率发生变化；

▼可靠电子线路检测频率变化，输出一个开关量，实现液位的上、下限报警和控制；

▼产品无活动部件，无需维护和调整；

▼普通型、本安型、隔爆型，适用于不同要求的环境场合使用；

CW32F003F4P7产品在料位开关应用中的优势：

▼ ARM Cortex-M0+ 32位内核；

▼ 12位精度ADC，±1 LSB；

▼ 105℃耐温，适用多种工业应用；

▼ 支持DeepSleep模式，节省功耗；

▼ 8KV ESD，抗干扰；

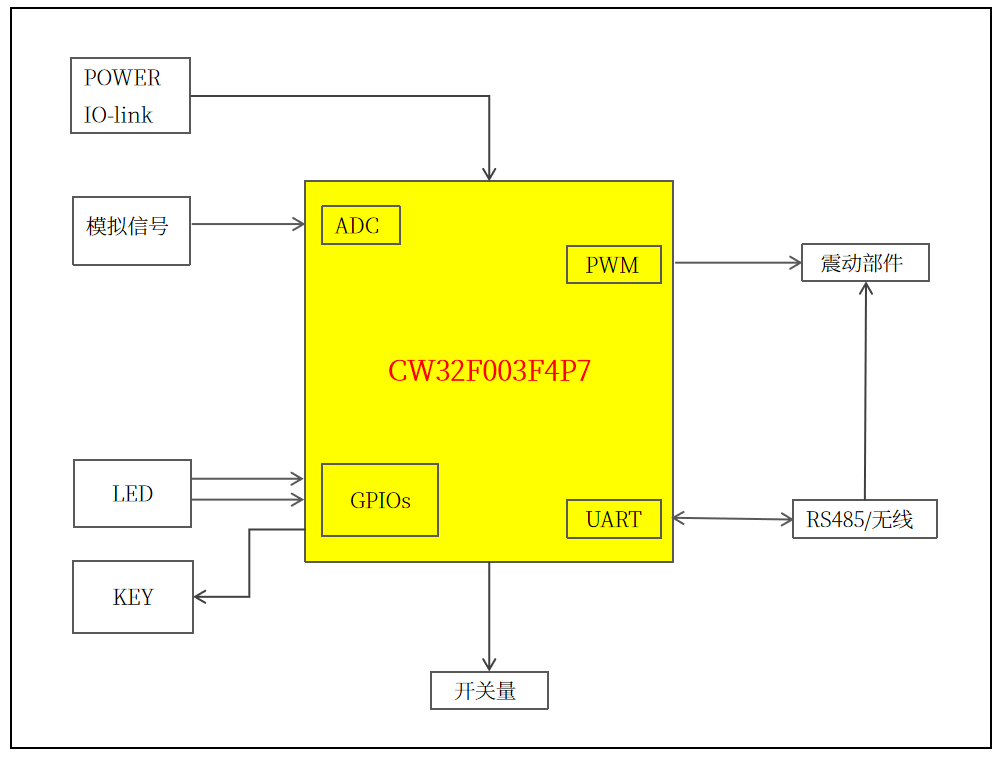

CW32F003F4P7在料位开关的应用框图

设备应用领域的多样化，要求MCU抗干扰强、耐温高、ADC精度高、功耗低，以便节省后期维护成本。综上可以看出，CW32系列MCU在料位开关上占有一定优势。
